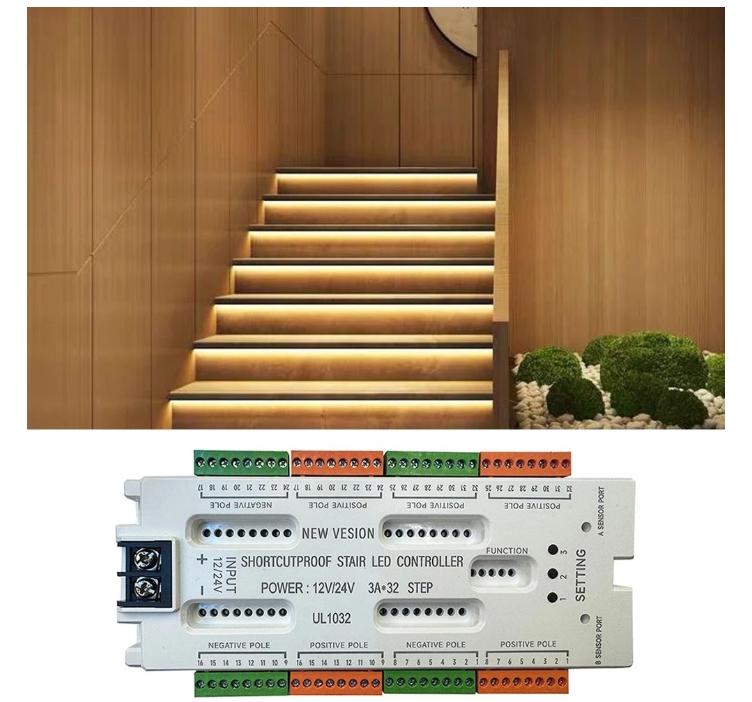

Mạch cảm biến cầu thang 32 bậc

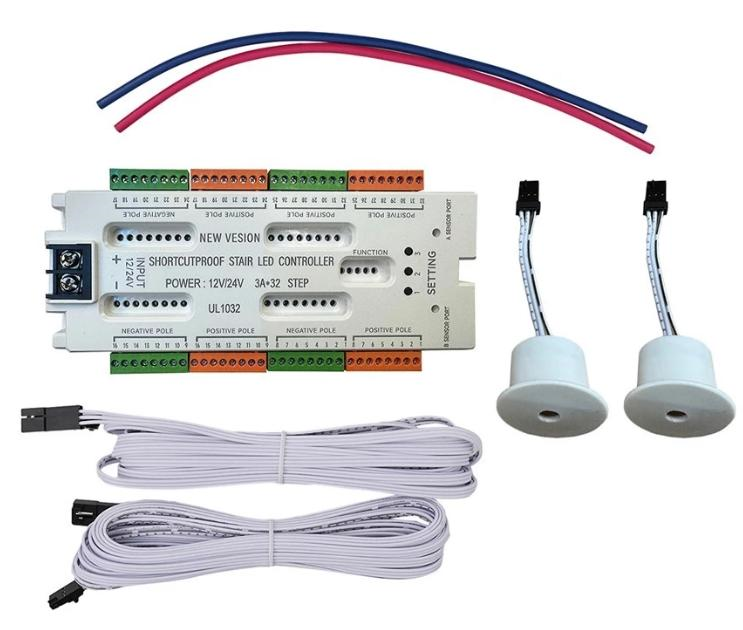

Nguyên bộ mạch cảm ứng cầu thang bao gồm:

• Bộ điều khiển trung tâm
• 2 cảm biến 2 đầu cầu thang
• 2 bộ dây nối cảm biến
• Tua vít chuyên dụng
• Giấy hướng dẫn sử dụng mạch đèn cầu thang thông minh cảm biến bước chân.

Các tính năng:

Biện pháp phòng ngừa sản phẩm:

1. Sản phẩm này sử dụng DC 12V-24V điện áp thấp để hoạt động và phải được kết nối với nguồn điện chuyển mạch. Không được kết nối trực tiếp với 220V, nếu không bộ điều khiển có thể bị hỏng.

2. Cổng đầu vào có cực tính (dương và âm), và kết nối ngược bị cấm. Thao tác đấu dây phải được thực hiện ở trạng thái tắt nguồn. Sau khi hoàn tất việc đấu dây, kết nối cài đặt và chiếu sáng nên được kiểm tra độ chính xác trước khi bật nguồn. Nếu hệ thống dây điện áp DC hoặc lắp đặt đèn không chính xác, có thể xảy ra hiện tượng đoản mạch khiến bộ điều khiển bị trục trặc.

3. Sản phẩm này chỉ thích hợp sử dụng trong môi trường khô ráo trong nhà. Gió mạnh, nhiệt độ cao hoặc rung động mạnh có thể gây hỏng cảm biến.

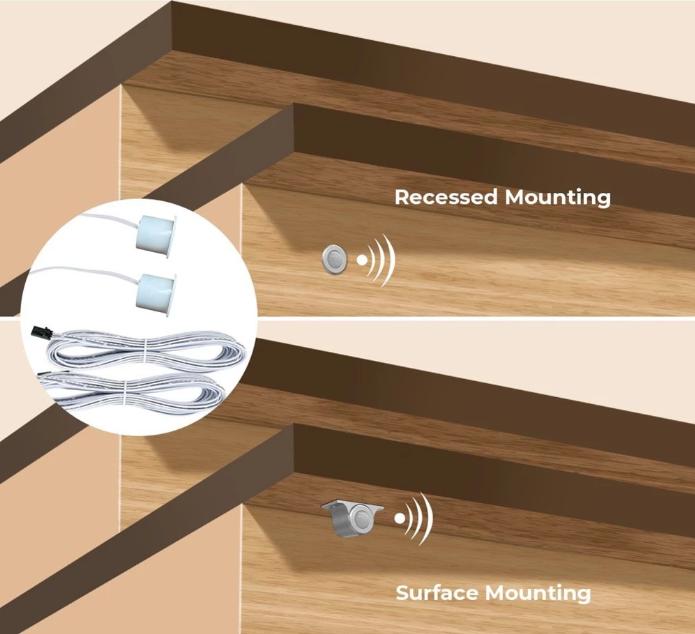

4. Góc phát hiện 120 độ, khoảng cách phát hiện từ 1-3 mét, cảm biến nhạy nhất khi đối mặt với người 5. Các đầu cảm biến AB nên được sắp xếp theo cài đặt trang web.

Hướng dẫn vận hành bổ sung:

1. Nếu cảm biến AB được kích hoạt đồng thời trong vòng 6 giây, dải đèn sẽ chạy vào trong từ cả hai đầu. Nếu các cảm biến AB được kích hoạt liên tục trong hơn 6 giây, dải đèn sẽ ưu tiên chạy theo hướng của cảm biến được kích hoạt đầu tiên

2. Đặt thời gian đuổi bắt ánh sáng:

3. Đơn, đôi, ba, bốn, năm

4. Nếu cảm ứng tiếp tục trong khoảng thời gian trễ, dải đèn vẫn sáng = tổng thời gian từ A đến B + thời gian trễ.

5. Thiết bị bảo vệ ngắn mạch: Ở trạng thái ngắn mạch, đèn báo trạng thái sẽ nhấp nháy.

Cách kết nối:

Lần lượt lắp dải đèn LED vào cổng điều khiển tương ứng với các bậc cầu thang để kết nối. Ví dụ:

Bước 1, cực dương của đèn vào đầu cuối [màu cam] được đánh dấu bằng số 1 và cực âm vào đầu cuối [màu xanh lá cây] được đánh dấu bằng số 1;

Bước 2, cực dương của đèn Vào đầu cuối [màu cam] được đánh dấu bằng số 2 và cực âm vào đầu cuối [màu xanh lá cây] được đánh dấu bằng số 2;

Bước 3, cực dương của đèn vào đầu cuối [màu cam] được đánh dấu bằng số 3, và cực âm vào đầu cuối [xanh lá cây] được đánh dấu bằng số 3;... và như vậy.

Máy chủ điều khiển có 32 cổng, vui lòng kết nối các dải đèn cần thiết theo nhu cầu thực tế. Các cổng không sử dụng có thể bị bỏ qua. Nếu cần, bạn có thể thêm dải đèn bổ sung sau này.

Hướng dẫn vận hành:

Nhấn và giữ [Phím 1] trong 4 giây: Vào chế độ cài đặt số lượng đèn bước. Sau đó, nhấn nhanh [Phím 1] để đèn báo sáng từ 1-32. Chọn số kênh đèn bước mong muốn theo chỉ báo sáng, sau đó nhấn và giữ [Phím 1] một lần nữa hoặc đợi trong 5 giây để lưu cài đặt.

Nhấn nhanh [Phím 1]: Chuyển đổi giữa 5 chế độ chiếu sáng. Chọn chế độ mong muốn theo màn hình chỉ báo.

Nhấn nhanh [Key2]: Chọn thời lượng ánh sáng không đổi: 10 giây-20 giây-40 giây-80 giây-100 giây. Nhấn và giữ [Key2] trong 4 giây: Vào chế độ chọn độ sáng đèn cầu thang. Sau đó, nhấn nhanh [Key2] để chọn mức độ sáng: 10% -20% -40% -60% -100%. Nhấn và giữ [Key2] một lần nữa hoặc đợi trong 5 giây để lưu cài đặt.

Nhấn nhanh [Phím 3]: Đặt tốc độ dòng ánh sáng cầu thang, tùy chọn thời gian: 0,3 giây-0,5 giây-0,8 giây-1,0 giây-1,2 giây.
